中航通用--将亮相第十届中国(北京)军事智能技术装备博览会
 图片 1
展位号 B139,欢迎莅临!

企业简介

北京中航通用科技有限公司是一家民营高科技企业,致力于先进系统总线以及相关领域的技术研究,为高端装备电子系统提供最可靠的信息交互总体解决方案。

中航通用原创提出一种新型总线协议,多余度同步交换网络iRAX,通过时间分区、冗余管理、快速响应等机制,实现高可靠高实时高带宽的数据传输,为航空航天装备提供分布式控制、任务系统、云计算、健康管理的统一网络解决方案,并支持背板总线和系统总线的一致性扁平化组网,进一步提升信息共享的效率和覆盖面。

公司采取“以技术领先”、“以客户为中心”、“品牌发展”和“自主可控”的促发展措施,实现在军工装备行业的先进地位,使公司成为装备总线通信系统一站式解决方案专家型企业,在国内军工行业成为具有一定竞争力和影响力的装备制造与科研服务供应商。公司管理制度健全,近两年的营收呈现增长状态,得到了众多投资机构的青睐,已经获得上亿元投资。

产品简介

国内自主创新的先进的总线技术

智能同步总线iRAX®

(1)iRAX® 设备



图片 2

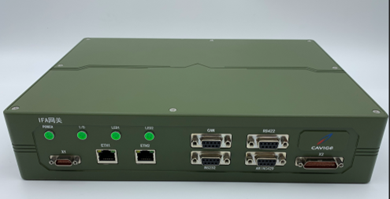

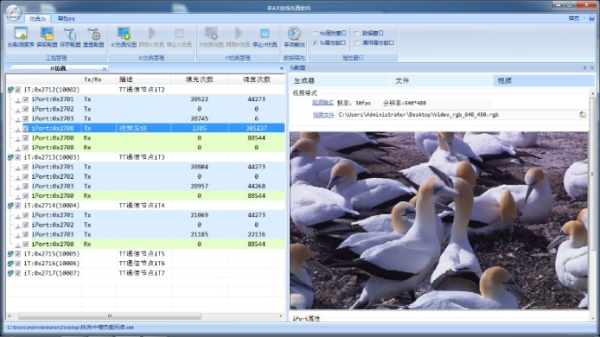

iRAX总线IFA网关



图片 3图片 4

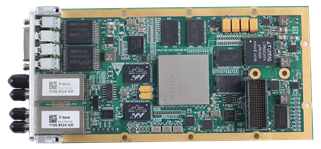

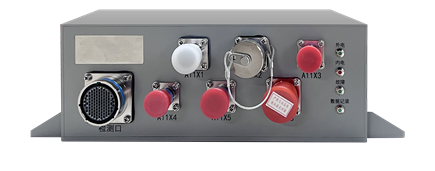

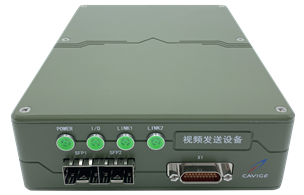

iRAX视频发送/接收设备



图片 5

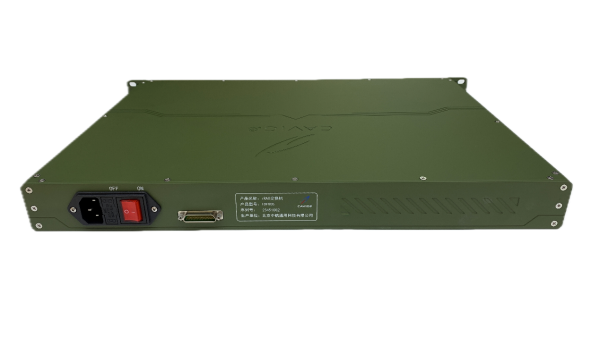

机架式交换机



图片 6



iRAX车载交换模块



图片 7



故障注入仪



图片 9图片 8

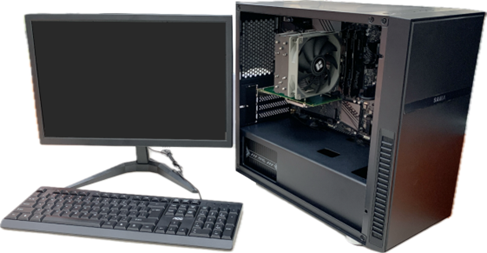

iRAX仿真卡与仿真工作站

(2)iRAX® 终端



图片 10

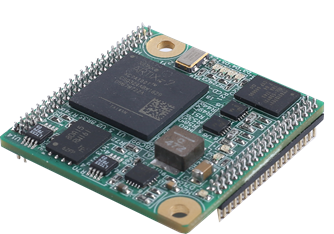

iRAX SIP子卡



图片 11

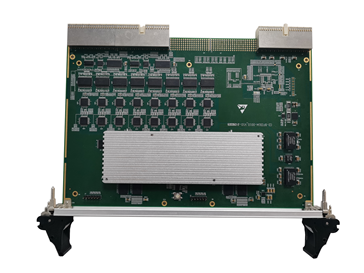

LVDS-CPCI 板



图片 12



XMC载板



图片 13



XMC模块

(3)iRAX® IP核



图片 14



终端IP核



图片 15



IP核

(4)iRAX® 软件



图片 16

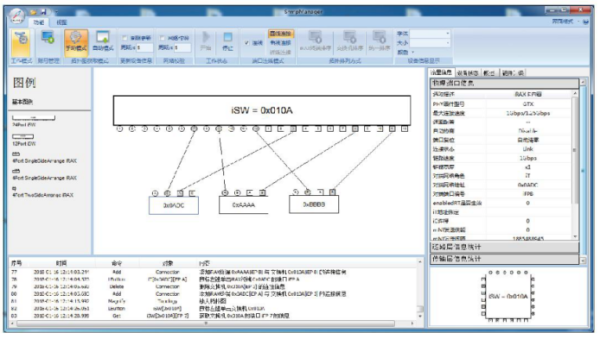

网络规划和建模软件 iPla



图片 17



通信仿真软件 iSchedule



图片 18

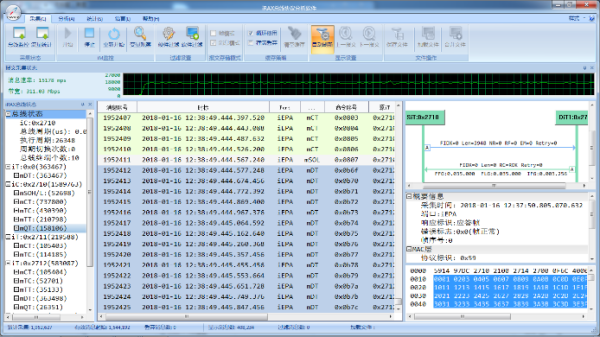

协议分析软件 iScope



图片 19



网络管理软件 iManager

智能多余度同步总线iRAX是一种具有自主知识产权的新型总线体系,承载在以太网和FC物理线路上,支持多种组网方式,具备冗余性、确定性、实时性、完整性、可测性等优点。在面向装备的各种应用中,包括航空、箭载、弹载、车载等高可靠复杂装备,iRAX总线可以提供全生态链的产品服务和解决方案。

特性包括:

● 支持交换式组网和PON型组网

● 通信带宽:1Gbps-10Gbps

● 传输距离:≥100m支持远距离通信

● 系统安全性:全网通信错误率<10-10/小时

● 支持SNMP网络管理

● 支持基于时间触发的高可靠控制命令传输和基于事件触发的高带宽任务数据传输

● 支持多余度,支持传输介质异构冗余,实时重构

● 支持FC和以太网物理层,线缆、接插件均为成熟产品

● 底层协议实现消息确认和重传,允许免确认及免重传

● 支持周期消息、非周期消息以及多级优先级控制实现带内时间同步,时间同步误差不超 过0.1us

● 基于完全自主知识产权,通过统一网络和全系统扁平化组网,简化系统架构,减少备品 备件的种类和数量,充分保证灵活应用和低成本

● 可与其他传统总线网络互联互通

TSN产品



图片 20

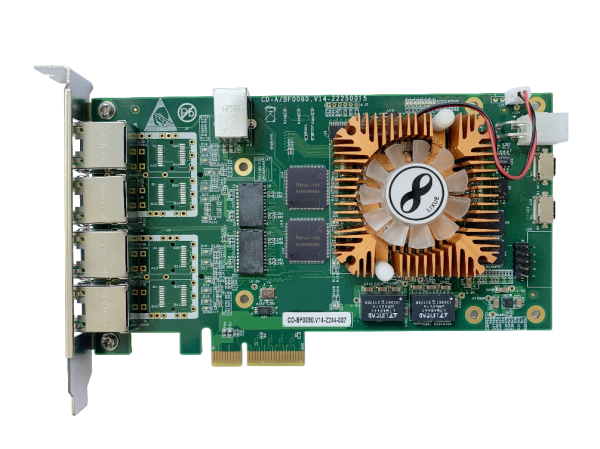

TSN通信卡



图片 21



TSN设备



图片 22

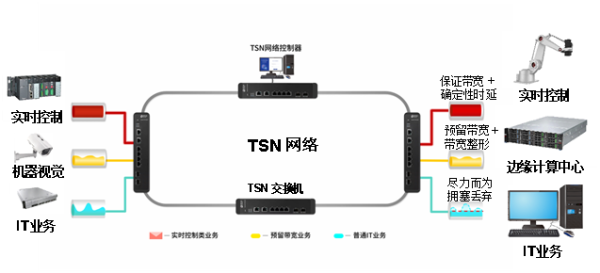

时间敏感网络TSN

● 从网络管控软件、芯片/IP、端节点、交换机到网络控制器的端到端TSN平台均为自主可控

● 同步精度、转发抖动、转发容量等TSN关键技术指标处于业界领先水平

● 提供不同需求的流量路径和调度应用,确保多业务共网的确定性时延和传输路径高可靠

100M-1553B总线



图片 23



一般拓扑结构

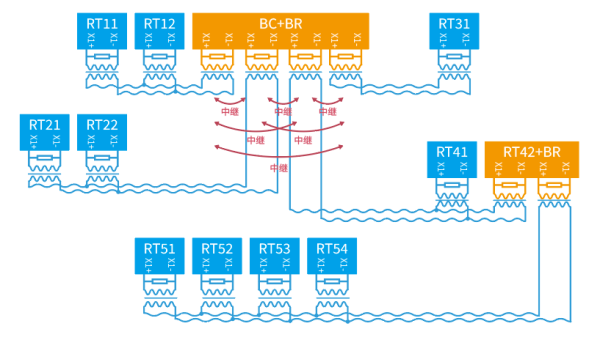

图片 24



复杂拓扑结构

多种支撑产品:



图片 25
图片 26



专用协议芯片X100



图片 27
图片 28

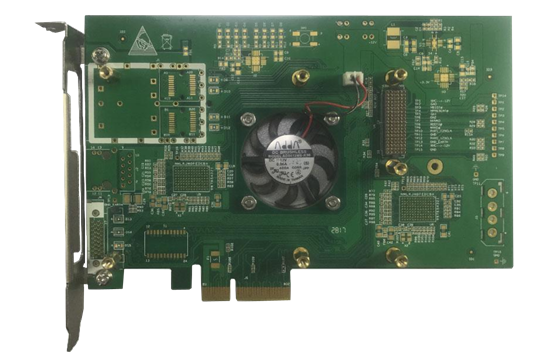

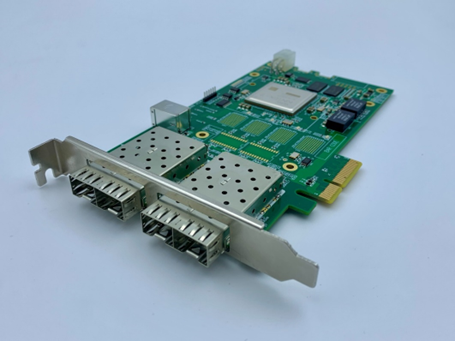

百兆1553通信接口卡



图片 29

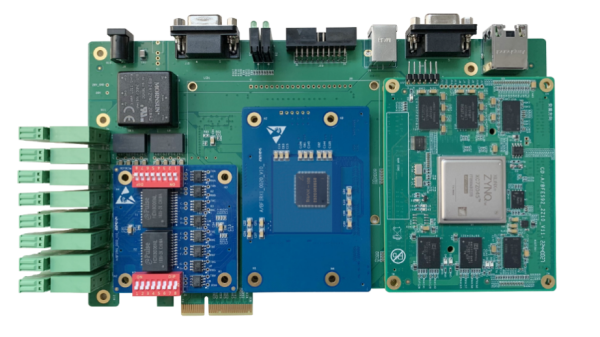

百兆1553芯片验证板



图片 30

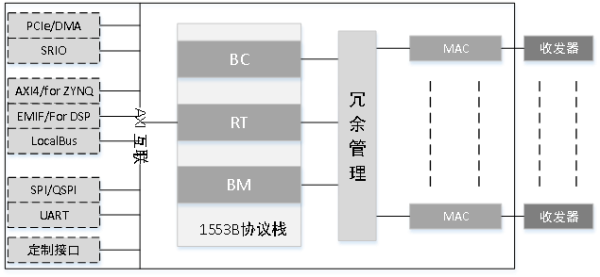

IP核功能框图

100M1553B总线是北京中航通用科技有限公司自主定义的100M1553B总线标准,采用屏蔽双绞线介质实现半双工总线拓扑,支持中继与Hub模式,继承了1553B的命令响应式可靠传输方法,进一步提升系统可靠性。

产品形态包括ASIC芯片、SiP、IP-Core,可提供全套软件工具链,总线主要特点如下:

● 符合MIL-STD-1553B协议框架

● 速率高达100Mbps

● 大幅降低单位部署成本

● 通过普通双绞线传输介质以线与方式互连,半双工通信

● 基于时间触发的高确定性控制命令传输和事件触发的高优先级、低优先级数据传输

● 基于矢量字查询的动态带宽分配和大数据传输

● 支持控制器备份

● 支持消息的确认和重传,允许免确认及免重传

● 亚微妙的响应延时

● 双余度以及多余度工作在热备份模式

● 集成高精度时间同步、网络管理等功能

产品应用或优势

iRAX总线产品包括ASIC芯片、IP-Core、板卡、测试设备、软件工具链等等,形成了完整的产业生态,已经成功应用于飞机、火箭、飞船、特种车辆等装备。

公司总线业务板块同样覆盖其他通信协议,如RapidIO、FC-AE-1553、TTE、MIL-STD-1553B、SpaceWire、TSN等等,公司提供产品、协议分析、通信激励等全方位支持。
